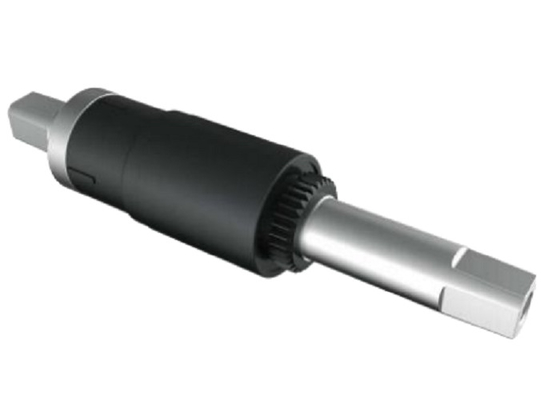

Κέντρο άξονα JIS ΔρόμοςΑισθητήρας ροπής για ποδήλατα με μηχανική υποστήριξη
Γιατί Εμείς;
*Μηδενικές παρεμβολές μαγνητικού πεδίου
*Καλή σταθερότητα και υψηλή ακρίβεια
* Ταχύτητα απόκρισης
* Χωρίς επαφή, μακρά διάρκεια ζωής
| Παράμετροι |
Δείκτης |
| Εισαγωγή Volatge |
4.5~5.5 ((VDC) |
| Δύναμη εισόδου |
<0,2W |
| Τρόπος ροπής τάση εξόδου |
0.75~3.3 ((V) |
| Κλίση σήματος ροπής |
30mV/N · m (προσαρμόζεται ανάλογα με τις συνήθειες ποδηλασίας των χρηστών σε διάφορες περιοχές) |
| Πεδίο μέτρησης ροπής |
0.5 ~ 90 ((N·m) |
| Αριθμός παλμών σήματος ταχύτητας |
32/Αναπροσαρμόσιμη |
| Κύκλος λειτουργίας σήματος ταχύτητας |
40%~60% |
| Πρότυπο σχεδιασμού |
Τροφοδοσία |
| Ποσοστό ΠΕ |
Διάκριση IP66 |
| Εργαζόμενος προσωρινός. |
(-20~+60) °C |
| Θερμοκρασία αποθήκευσης. |
(-30~+80) °C |
| Πρότυπο σπινδύλας |
ΔΕΣ |

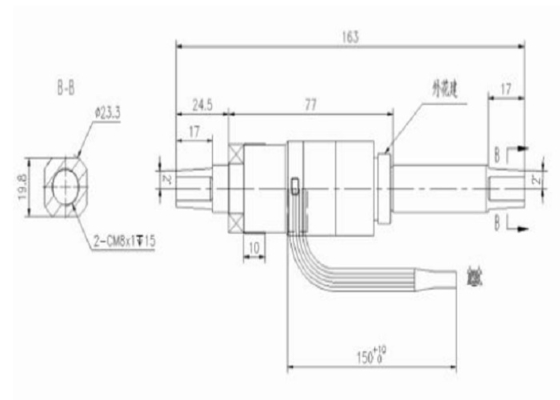

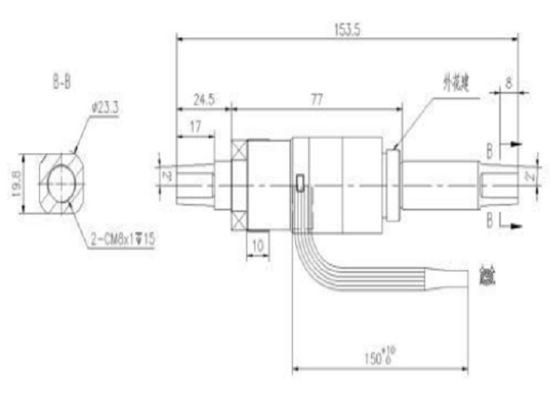

Διασύνδεση ακολουθίας σειράς προϊόντων και χαρακτηριστικά εξόδου
Το περιβάλλον μπορεί να προσαρμοστεί σύμφωνα με τις ανάγκες του χρήστη
| Χρώμα |
Ορίστε |
| Μπλε |
Κράτος αδρανής λειτουργίας (κατώτατο επίπεδο) |
| Λευκό |
Κράτος αδρανής λειτουργίας (κατώτατο επίπεδο) |
| Κόκκινο |
+5V |
| Μαύρο |
Ηλεκτρική τροφοδοσία εδάφους |
| Κίτρινο |
Σημάδι ροπής |
| Πράσινο |
Σημάδι ταχύτητας |
Χαρακτηριστικά
Δυνατή αντιαμαγνητική ικανότητα παρεμβολής·
Ακριβότητα μέτρησης ≤ 1%·
Δυναμικός χρόνος απόκρισης ≤ 20 ms·
Εργασιακή απώλεια ≤ 0,2w, χωρίς συντήρηση, καλή εναλλακτικότητα.
Η εγκατάσταση έχει μεγάλη ανοχή για την αξιωτική απόσταση, η οποία είναι καλύτερη από παρόμοιους αισθητήρες ισχύος.
Δεν είναι ευαίσθητοι στη στιγμή κάμψης και στην αξιωτική δύναμη, με ισχυρή αντοχή σε παρεμβολές εξωτερικών δυνάμεων.
Η μέτρηση χωρίς επαφή έχει μακρά διάρκεια ζωής
Υψηλή ακρίβεια, καλή σταθερότητα και υψηλή συνέπεια.
Το μέγεθος του συγκροτήματος και τα σήματα εισόδου/εξόδου μπορούν να ρυθμίζονται.
Υπηρεσία μετά την πώληση
Παρέχουν περίοδο εγγύησης έως 24 μηνών,
Παρέχει εγγύηση στο τμήμα συντήρησης για δυσλειτουργίες που δεν προκαλούνται από άνθρωπο κατά τη λειτουργία του εξοπλισμού,
Για ζημιές εξαρτημάτων που προκαλούνται από παράγοντες εκτός του ανθρώπινου είδους, το τμήμα συντήρησης θα
Υπεύθυνος για την επισκευή ή αντικατάσταση κατεστραμμένων εξαρτημάτων.
Προσοχή!
Κατά τη διάρκεια της διαδικασίας αποσυναρμολόγησης, παρακαλούμε εγκαταστήστε και αποσυναρμολογήστε με τη σειρά.
Εάν η αποσυναρμολόγηση δεν γίνει με τον σωστό τρόπο, η ζημία θα αναληφθεί από τον ίδιο.
Οδηγίες
1.Κλείδωσε το αριστερό άκρο κάλυμμα προς την κατεύθυνση που δείχνει το διάγραμμα (τρoμή κλεισίματος 35Nm)
2.Εισάγετε το σύνολο αισθητήρα ροπής από την δεξιά πλευρά του πενταμερούς συνδέσμου,και νήμα το καλώδιο εξόδου μέσω της τρύπας κάτω από την πενταμερή σύνδεσμο (το κέντρο της τρύπας βρίσκεται στη μέση της πενταμερή σύνδεσμο)
3Τοποθετήστε το δεξί εξώφυλλο και κλειδώστε το προς την κατεύθυνση που δείχνει το διάγραμμα (τρoμή κλεισίματος 35Nm)
4.Εγκαταστήστε τη μεγάλη πλάκα ταχυτήτων και τα σπλινς στη μεγάλη πλάκα ταχυτήτων ταιριάζουν με τα σπλινς στον αισθητήρα ροπής.
5Κλείδωσε το νάτλο προς την κατεύθυνση που φαίνεται στο διάγραμμα. (Συστοιχία κλεισίματος 35Nm)
6Εγκαταστήστε τον κυλινδρικό άξονα και ολοκληρώστε την εγκατάσταση
